Как подключить кабель для обогрева труб к электросети

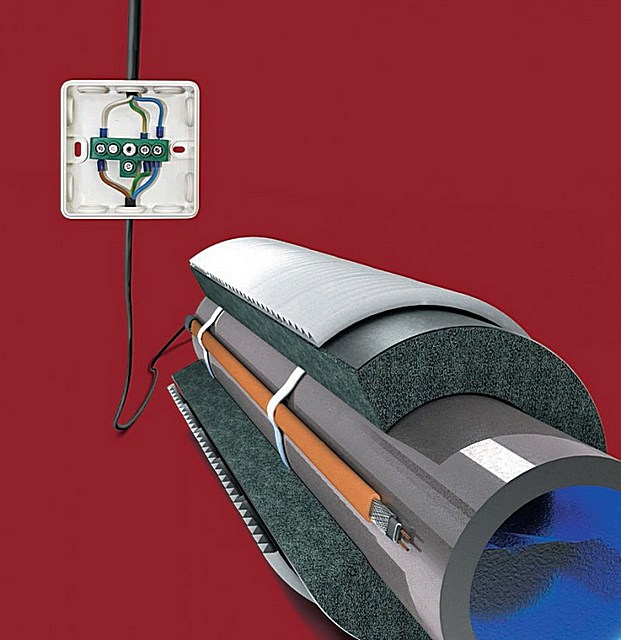

Обогрев труб с помощью нагревательного кабеля — это наиболее простой, недорогой и надежный способ защиты от замерзания. Метод используется для обогрева канализационных труб, водопроводных каналов, в том числе и с питьевой водой. В статье мастер сантехник расскажет, как подключить греющий кабель к сети самостоятельно.

Что такое греющий кабель

Нагревательный кабель – это разновидность электрического проводника, который поступающую электроэнергию преобразует в тепловую. Изготавливаются такие провода по специальной технологии, которая делает устройство герметичным, безопасным и устойчивым к различным негативным внешним факторам.

Отличительной особенностью устройства считается то, что для принципа его работы не требуется дополнительное оборудование. Чтобы обогреть трубы и предотвратить их размораживание, достаточно будет подключить провод к электросети.


Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

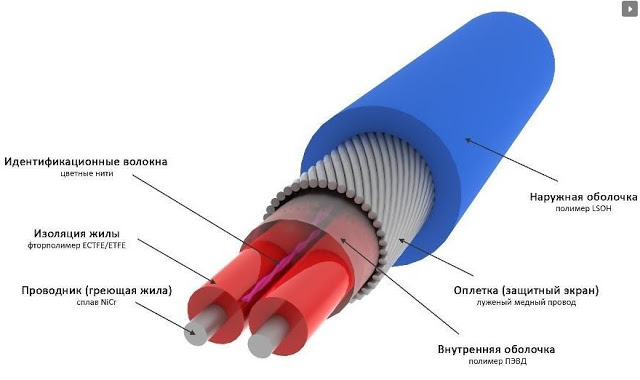

  • Резистивный провод. Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнерги;

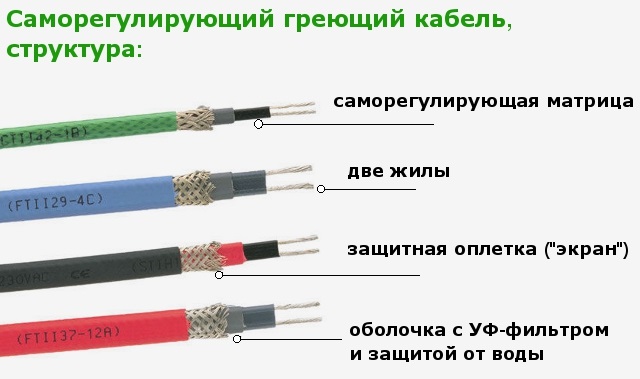

  • Саморегулирующий кабель. Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Обратите внимание! На потребительском рынке саморегулирующая проводка имеет самую высокую цену. Но при ее использовании можно значительно сэкономить на расходах по электроэнергии

Подключение к сети

Для того, чтобы выполнить подключение нагревательного кабеля к электросети, потребуются провести предварительные работы. Также чтобы во время монтажа не возникло не предвиденных сложностей, потребуется заранее запастись необходимыми инструментами.


Комплект инструментов и материалов

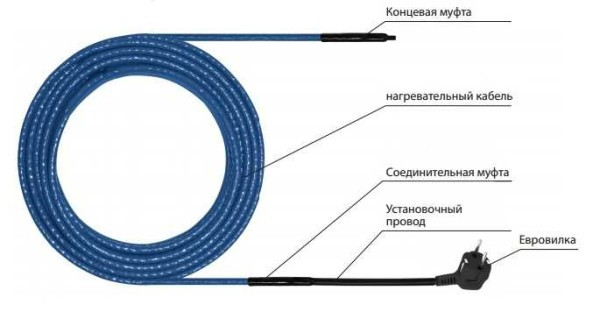

Перед тем как приступить к монтажу, стоит сразу обратить свое внимание, что нагревающий кабель не подключается напрямую к электросети. Для этого сначала его потребуется соединить с холодным проводом, который будет служить электрическим проводником.


Итак, рассмотрим комплект инструментов для выполнения обмуфтовки проводов:

  • Пассатижи;
  • Утконосы;
  • Бокорез;
  • Строительный нож;
  • Устройства для зачистки концов провода;
  • Обжимные клещи;
  • Также потребуется строительный фен и линейка.

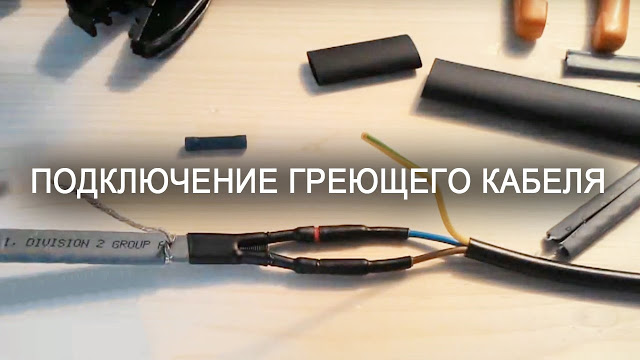

Соединение проводов

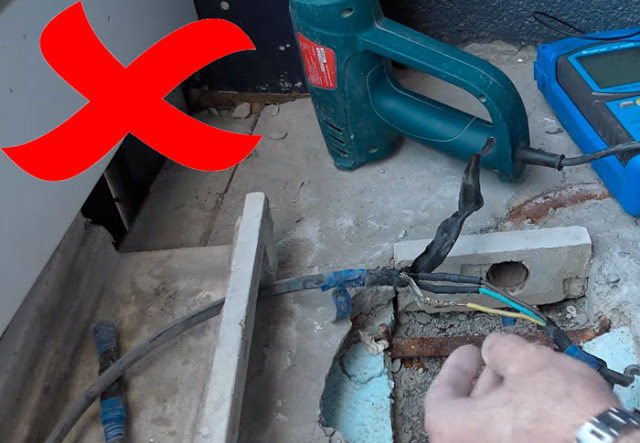

Соединение нагревающего изделия с холодным проводом требует точной последовательности. Такой кабель нельзя просто скрутить, замотать сверху изолентой и включить в розетку. Может быть такая конструкция и будет работать, но совсем не долго. Кроме всего прочего, клеевой слой на изоленте имеет свойство постепенно высыхать, а это значит, что место соединения перестанет быть герметичным.

Для кратковременной проверки работоспособности использует клеммники Wago. В качестве временного соединения ничего “криминального” в этом нет. Но если вы хотите, чтобы кабель проработал весь свой заявленный срок службы, то подключение необходимо делать более надежными электротехническими способами.


Существуют три варианта:

  • Модульный;
  • С установкой соединительной муфты;
  • Без установки муфты.

Модульный способ подключения


Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem. Именно у этого производителя имеется специальная система, которая называется FlexiClic.

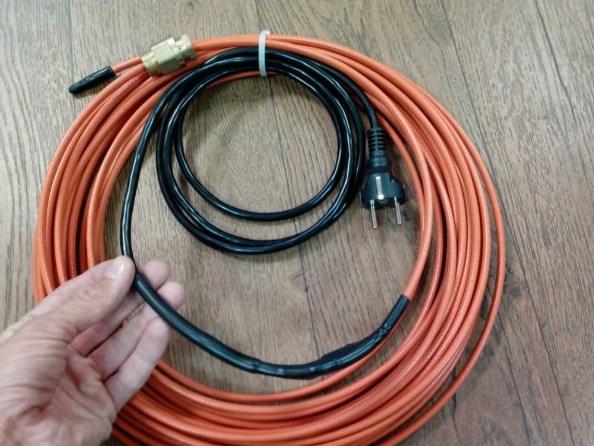

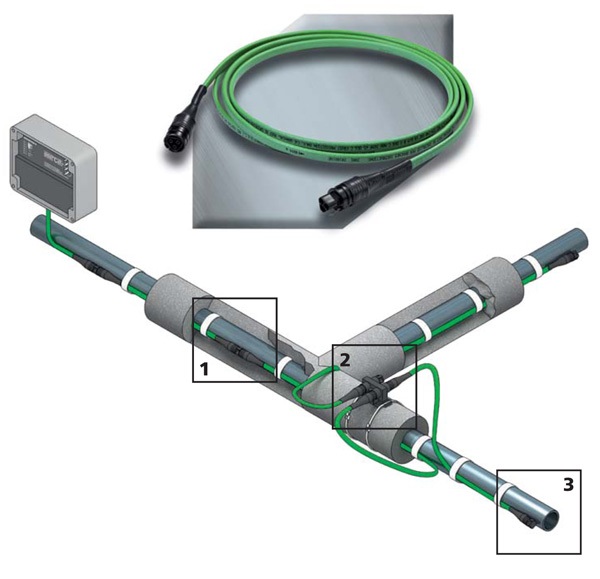

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы. Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Обратите внимание! При наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения.


Монтаж муфты через прессуемые гильзы

Какие материалы вам понадобятся:

  • Саморегулирующийся экранированный кабель;
  • Вилка с проводом и заземляющим контактом.

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля). При этом согласно инструкции, оно не может быть менее 1,5 мм². Даже если у вас совсем короткий участок кабеля малой мощности.

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него.

Постарайтесь не использовать тонкостенные трубки без клея. Они просто заизолируют соединение, но не создадут требуемой герметичности.
Также желательно, чтобы трубка была среднестенной толщины. Тонкостенки очень легко повреждаются от внешних воздействий.


Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения. Обычно это около 7см.

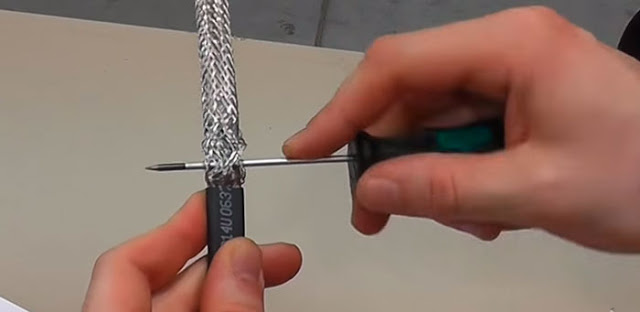

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести. Удобнее всего это проделать тонкой отверткой или шилом.

После волокна скручиваются в одну косичку.

Статья на сайте полностью не поместилась, продолжить чтение вы сможете по ссылке: https://santekhnik-moskva.blogspot.com/2021/04/Kak-podklyuchit-kabel-dlya-obogreva-trub-k-elektroseti.html
