Подключение регулятора скорости канального вентилятора

Канальные вентиляторы служат для обеспечения перемещения воздуха в помещении. Простые приборы эффективны и применяются в жилых, коммерческих, промышленных зданиях. Но иногда нужна регулировка скорости канального вентилятора. В статье мастер сантехник расскажет, как увеличить или уменьшить скорость вращения вентилятора можно с помощью контроллера скорости.

Принцип работы вентилятора

Вентилятор в общем виде – ротор с закрепленными определенным образом лопатками. При вращении лопатки сталкиваются с воздухом и отбрасывают его в некотором направлении. По конструкции различают:

  • Осевой – направление нагнетаемого и всасываемого вздоха совпадают. Вентилятор предназначен для охлаждения чего-либо: кулеры в компьютерах, бытовые приборы, шахтные вентиляторы, аппараты для дымоудаления.
  • Радиальный – центробежный. Воздух всасывается с одной стороны вентилятора, нагнетается по другую сторону – под прямым углом. Радиальные вентиляторы используют в промышленности.
  • Тангенциальный – имеет сложное строение по типу «беличьего колеса». Воздух всасывается вдоль периферии и нагнетается под прямым углом. Такая конструкция стоит в кондиционерах, воздушных завесах, холодильниках.
  • Безлопастный – по сути, нагнетатель воздуха. В быту почти не встречается.

Любой вентилятор в силу специфики конструкции работает на полную мощность. Это приводит к быстрому износу прибора и поломкам. Максимально мощный поток воздуха требуется не все время. Чтобы уменьшить обороты вентилятора, нужно подключить специальное устройство.
Способы регулирования скорости вращения вентиляторных двигателей

При использовании вентиляторов часто возникает необходимость регулирования частоты вращения. В системах вентиляции это позволяет экономить электроэнергию, снизить уровень акустического шума, настроить необходимую производительность притока или вытяжки.
На настоящий момент широко распространены способы регулирования частоты вращения при помощи изменения электрических параметров питания вентилятора:

  • Изменение напряжения питания двигателя;
  • Изменение частоты питающего напряжения.

Регулирование напряжением осуществляется понижением питающего напряжения вентилятора. Преимуществом регулирования частоты вращения вентилятора изменением напряжения питания в относительно невысокой стоимости устройств, работающих по такому принципу. Известны следующие виды устройств для регулирования оборотов вентилятора при помощи понижения напряжения питания:

  • Ступенчатые регуляторы частоты вращения с использованием автотрансформаторов;
  • Тиристорные регуляторы скорости вращения;
  • Электронные автотрансформаторы.

Регулирование скорости понижением напряжения связано с изменением, так называемого, скольжения двигателя. При этом обязательно выделяется энергия скольжения - из-за чего сильнее нагреваются обмотки двигателя. При регулировании скорости таким способом необходимо устанавливать двигатели завышенной мощности. Но несмотря на это, этот способ используется довольно часто для двигателей небольшой мощности с вентиляторной нагрузкой.


Регулирование вентилятора частотой питающего тока возможно осуществить при помощи частотного привода. У частотных приводов много преимуществ, но есть один существенный недостаток – их цена. Кроме того, они громоздки. Используемые в быту и для коммерческого использования вентиляторы обычно имеют невысокую цену. Вряд ли покупатель бытового вентилятора согласиться приобрести для него регулятор стоимостью, в десятки раз превышающую стоимость самого вентилятора. Поэтому в этой статье мы частотные приводы рассматривать не будем.


Ступенчатые регуляторы частоты вращения с использованием автотрансформаторов


Работа ступенчатых регуляторов скорости основана на использовании автотрансформаторов. Управление данными регуляторами осуществляется путем ступенчатого изменения напряжения питания. Регулирование скорости осуществляется вручную. Автотрансформатор - это обычный трансформатор, но с одной обмоткой и с отводами от части витков.

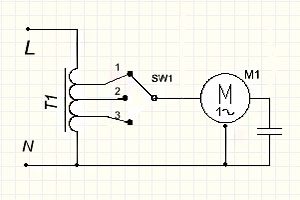

Принцип работы этого контроллера состоит в следующем. На вход автотрансформатора Т1 подается питающее напряжение 220 В. Обмотка имеет несколько ответвлений от части витков. При подключении нагрузки к ответвлениям, потребитель получает уменьшенное напряжение питания. С помощью переключателя SW1 мотор вентилятора M подключается к нужной части обмотки и скорость его вращения меняется. При понижении питающего напряжения снижается потребление электроэнергии. Сигнал на выходе – чистая синусоида, что благотворно влияет на состояние обмотки двигателя. Недостатком является большой размер блока управления. Ручка регулировки имеет ступенчатую шкалу, как правило, не более пяти положений. Плавно управлять скоростью вращения невозможно.


Тиристорные (симисторные) регуляторы скорости вращения

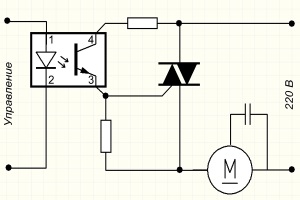

Не вдаваясь в подробности принципа фазного управления, по которому работают регуляторы этого типа, вкратце опишем схему. Каждый тиристор «срезает» полуволну переменного тока, уменьшая выходное напряжение. Величина регулируется при помощи блока управления. Достоинства– низкая цена, компактные размеры. Обороты можно регулировать практически от ноля. Недостаток – искрение обмотки двигателя, ограниченная мощность нагрузки.


Электронный автотрансформатор

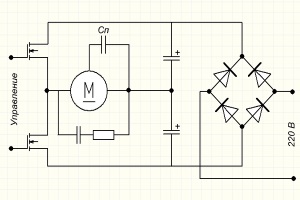

Электронный автотрансформатор работает по принципу широтно-импульсной модуляции. Транзисторная схема, модулируя импульсы – плавно изменяет выходное напряжение.  Достоинства такого контроллера – компактные размеры и невысокая стоимость. Недостаток – длина кабеля от контроллера до мотора ограничена, не более 5 метров (этот недостаток устраняется при использовании дистанционного регулятора). Поэтому блок автотрансформатора, как правило, выполнен в отдельном корпусе от ручки управления и располагается в непосредственной близости к вентилятору.


Правила подключения устройства

Чтобы правильно установить регулятор, необходимо внимательно ознакомиться с инструкцией к устройству. Большинство моделей рассчитаны на самостоятельный монтаж пользователем и не требуют специальных знаний.

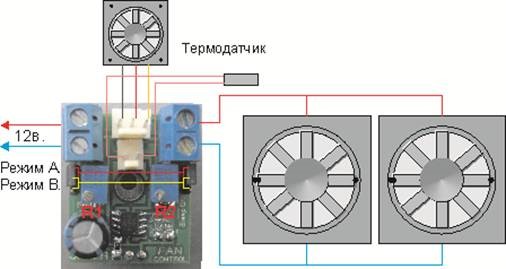

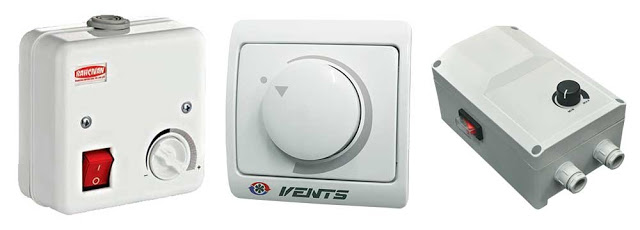

Способы установки контроллеров зависят от типа устройства:

  • Настенные и внутристенные варианты закрепляют на стену шурупами или дюбелями. Крепеж обычно входит в комплект.

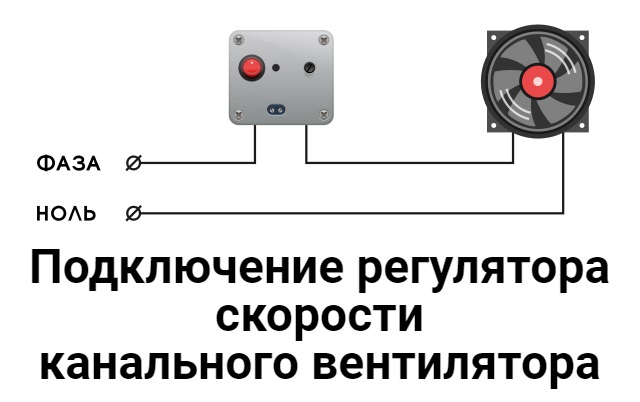

  • Регулятор подключают к питающему кабелю по схеме, приведенной производителем. Задача сводится к обрезке проводов ноля, фазы и земли и последовательного присоединения жил к входным и выходным клеммам.
  • Прежде чем начать монтаж, нужно убедиться, что сечение соединительного питающего кабеля соответствует максимальному току подсоединяемого контроллера.
  • Если вентилятор оснащен собственным выключателем. Последний необходимо демонтировать и заменить на контроллер.

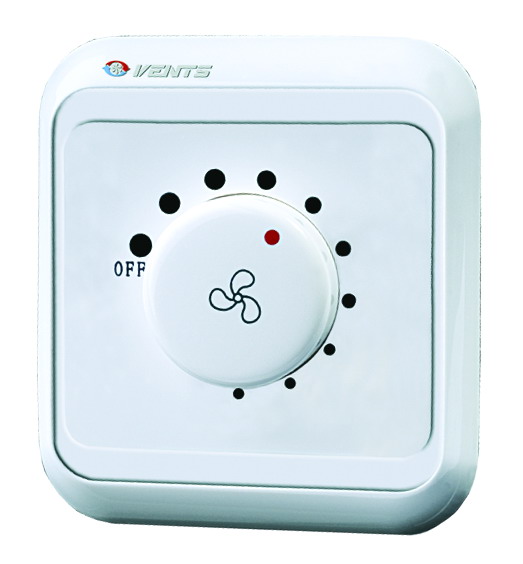

Монтаж регулятора скорости тиристорный ВЕНТС "РC-1-400"

Регулятор должен устанавливаться на вертикальной стене внутри помещений в скрытой монтажной коробке.


Монтаж и подключение должны проводиться только при снятом напряжении сети.


Не допускается:

  • Эксплуатация регулятора с механическими повреждениями корпуса и соединительных проводов;
  • Попадание влаги и брызг воды на корпус регулятора;
  • Установка регулятора вблизи нагревательных приборов;
  • Наличие в окружающем воздухе взрывоопасных и вызывающих коррозию примесей.

Подключение к электрической сети должно проводиться через автоматический выключатель.

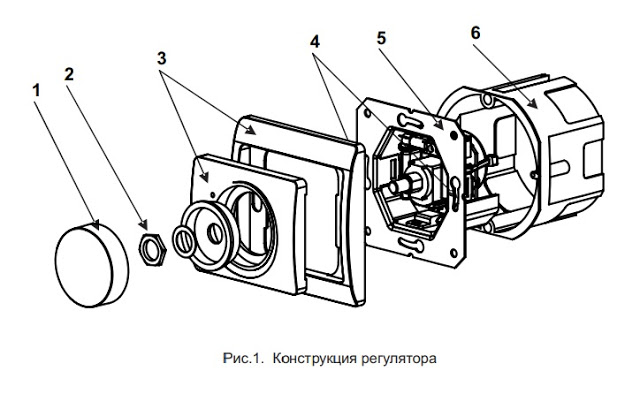

Для подключения регулятора к электрической сети необходимо (смотри рис. 1):

  • Снять ручку управления регулятора (1);
  • Открутить гайку (2) крепления декоративной крышки и снять декоративную крышку (3);
  • Открутить шурупы (4) крепления регулятора к монтажной коробке, и снять регулятор (5);
  • Провести в монтажную коробку (6) соединительные провода;
  • Установить монтажную коробку в стену;
  • Зачистить концы проводов на длину 6-7 мм;
  • Подключить провода к клеммнику, расположенному на плате регулятора, согласно

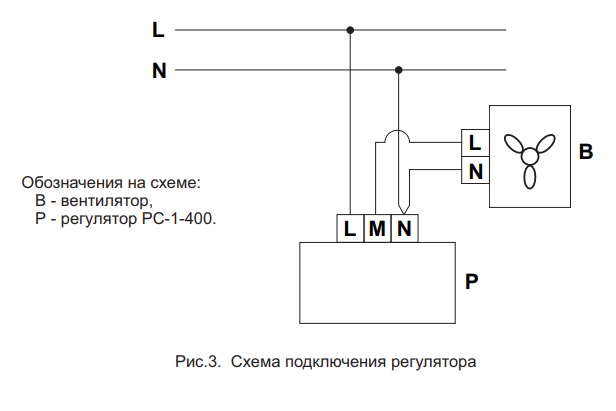

  • схеме подключения (рис. 3) и наклейке на клеммнике;

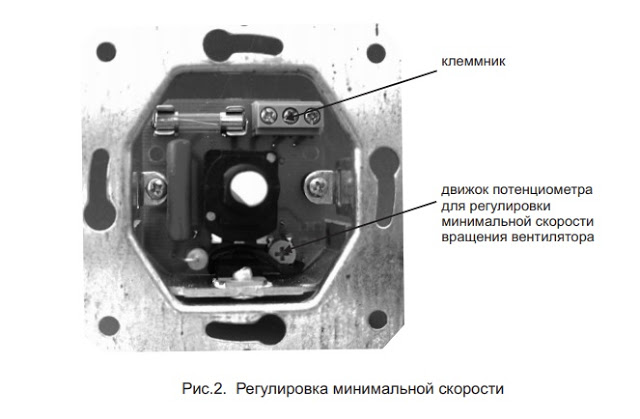

  • Установить регулятор в монтажную коробку таким образом, чтобы клеммник (смотри рис.2) располагался сверху, и закрепить шурупами.

Для нормальной работы вентилятора, необходимо отрегулировать минимальную скорость вращения вентилятора. Для этого:

  • Повернуть ручку управления против часовой стрелки в крайнее положение, оставив регулятор во включенном состоянии (не доводя до щелчка);
  • Подать электрическое питание;
  • При помощи отвертки с изолированной рукояткой вращать движок потенциометра (смотри рис.2), доведя скорость вращения вентилятора до минимальной;
  • Перевести регулятор в положение «выключено» (вращать против часовой стрелки, пока не раздастся щелчок выключателя), дождаться остановки вращения вентилятора;
  • Включить регулятор на минимальную скорость, должно наблюдаться устойчивое вращение вентилятора на минимальной скорости. Во избежание поломки вентилятора категорически запрещается эксплуатация устройства с неправильно установленной минимальной скоростью вращения вентилятора;
  • Надеть декоративную крышку и закрутить гайку крепления;
  • Надеть ручку управления.

Видео


В сюжете - Регулятор скорости вентилятора ВЕНТС РС-1-300

В сюжете - Три способа подключения ВЕНТС ТТ ПРО к сети электропитания

В сюжете - Как подключить к вентилятору регулятор скорости MTY-0-15-AT

В продолжение темы посмотрите также наш обзор Естественная и принудительная вытяжка в ванной — правила выбора и особенности монтажа
