Термопара газовой колонки — назначение, устройство, ремонт

Для обеспечения безопасной эксплуатации газовых нагревательных приборов с открытым пламенем в настоящее время, как правило, используются электрические схемы, в которых датчиком температуры служит термопара. В статье мастер сантехник расскажет, об устройстве и принципе работы термопары, способах проверки работоспособности.

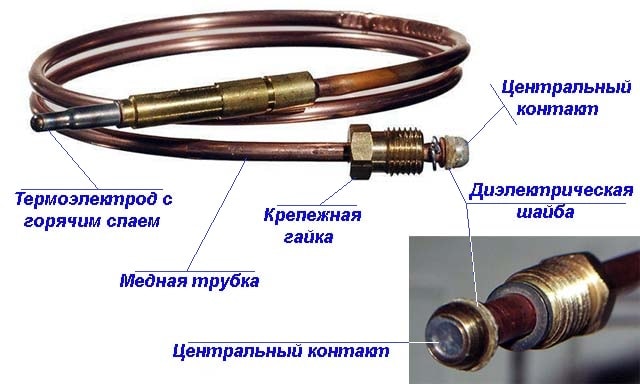

Устройство и назначение термопары

Термопара появилась в 1821 году благодаря открытию немецкого физика Томаса Зеебека. Он обнаружил явление возникновения ЭДС (электродвижущей силы) в замкнутой цепи при нагреве места контакта двух проводников из разных металлов.

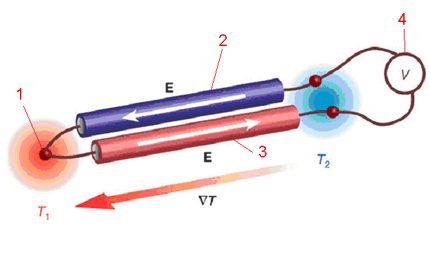

Схематика классической термопары: 1 – точка спая (фактически контрольный элемент); 2 – металл с одним значением ЭДС; 3 – металл с другим значением ЭДС; 4 – вольтметр, с помощью которого можно снять показания в милливольтах при нагреве датчика
Если термопару поместить в пламя горящего газа, то при сильном ее нагреве вырабатываемой термопарой ЭДС будет достаточно для открытия электромагнитного клапана подачи газа в горелку и запальник. Если горение газа прекратится, то термопара быстро остынет, в результате ее ЭДС уменьшится, и силы тока станет недостаточно для удержания электромагнитного клапана в открытом состоянии, подача газа в горелку и запальник будет перекрыта.

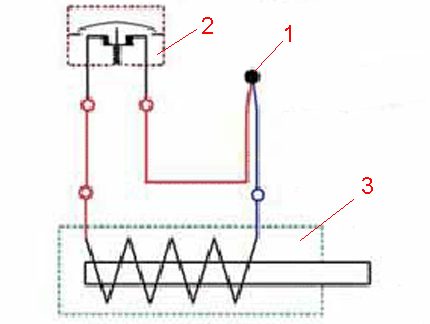

Схема классического типа для газовых колонок, наглядно показывающая работу оборудования: 1 – датчик контроля пламени/термопара; 2 – реле, обеспечивающее тепловую защиту; 3 – механика электромагнитного клапана
На фотографии показана типовая электрическая схема защиты газовой колонки. Как видно, она состоит всего из трех включенных последовательно элементов: термопары, электромагнитного клапана и реле тепловой защиты.

При нагреве термопара генерирует ЭДС, которая через реле тепловой защиты подается на соленоид (катушку из медного провода). Катушка создает электромагнитное поле, втягивающее в нее стальной якорь, механически связанный с клапаном подачи газа в горелку.

Реле тепловой защиты обычно устанавливают в верхней части газовой колонки рядом с зонтом, и служит оно для прекращения подачи газа в случае недостаточной тяги в газоотводящем канале. При отказе любого элемента схемы защиты газовой колонки подача газа в горелку и запальник прекращается.

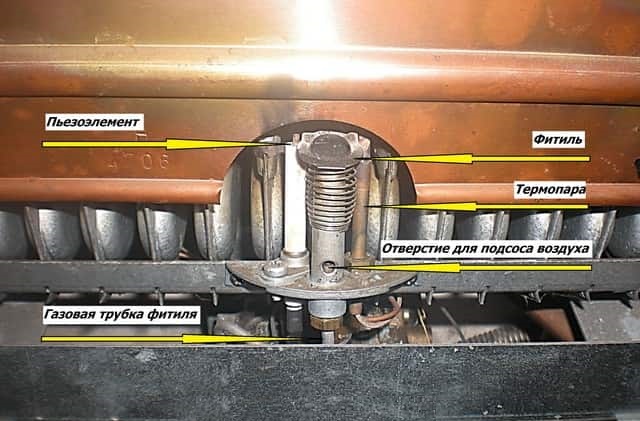

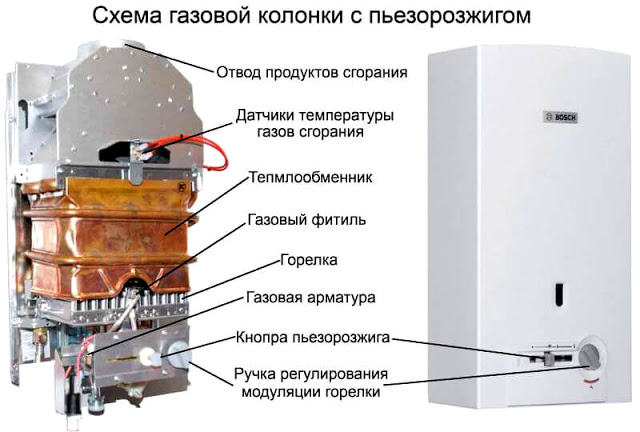

В зависимости от модели газовой колонки применяется ручной или автоматический способ поджига газа в запальнике. При поджиге фитиля вручную используют спички, электрозажигалки (в старых моделях газовых колонок) или пьезоэлектрический поджиг, приводимый в действие нажатием кнопки. Кстати, если пьезоэлектрический поджиг перестал работать, то с успехом можно поджечь газ в запальнике с помощью газовой зажигалки или спички.

В газовых колонках с автоматическим поджигом воспламенение газа в горелке происходит без участия человека, достаточно открыть кран горячей воды. Для работы автоматики в колонку устанавливается электронный блок с батарейкой. Это является недостатком, так как в случае выхода батарейки из строя зажечь газ в колонке будет невозможно.

Для того чтобы зажечь газ в запальнике с помощью пьезоэлектрического элемента необходимо поворотом ручки на газовой колонке открыть подачу газа в запальник, привести в действие пьезоэлектрический элемент для создания в разряднике искры и после воспламенении газа в запальнике удерживать эту ручку нажатой около 20 секунд, пока не нагреется термопара.

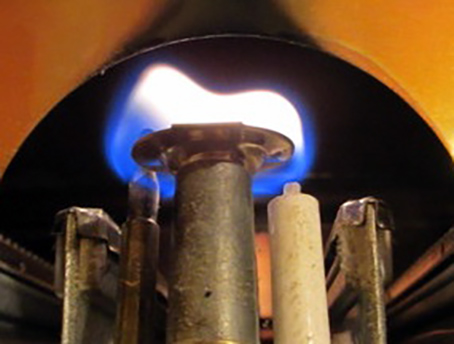

Это очень неудобно, поэтому многие, и я в их числе, не гасят пламя в запальнике месяцами. В результате термопара всегда подвергается воздействию высокой температуры пламени, что уменьшает срок ее службы.

Проверка термопары домашней газовой колонки

Длительная эксплуатация домашней газовой колонки вполне допускает такой момент, когда термопара выходит из строя. В этом случае необходима проверка функционирования системы и, соответственно, проверка непосредственно сенсора контроля.

Конечно, далеко не все владельцы газового оборудования способны выполнить такую работу. Да и с точки зрения безопасности, лучшим решением станет обращение в газовую компанию для решения такой задачи.

Но вместе с тем, ситуации могут быть разные, включая невозможность обращения к специалистам по каким-то причинам. Тогда остаётся единственный выход – попытаться сделать работу своими руками.

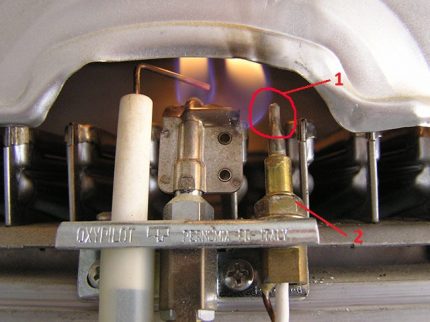

На картинке показан один из вариантов установленной термопары, которую нужно проверить: 1 – непосредственно горячая область датчика, чаще всего поддающаяся разрушениям; 2 – гайка крепления, которую нужно отвинчивать для демонтажа; Такая же гайка может использоваться на другом конце термопары
В таком варианте развития событий неискушённого в газовых делах пользователя интересует, каким образом проверить термопару на газовом котле с помощью тестера – распространенным прибором диагностики электрики и электроники. Попробуем раскрыть этот технологический момент, дабы облегчить задачу.

Подготовка к проверке тестером

Для начала напомним – тестер представляет собой измерительный прибор – стрелочный или цифровой, при помощи которого доступно измерить:

  • Сопротивление;
  • Величину напряжения (переменного и постоянного);
  • Силу тока (переменного, постоянного).

Отмеченные измеряемые значения являются своего рода основными. А еще, современные тестеры способны проверять ещё целый ряд параметров, к примеру, индуктивность или ёмкость.

Но с учётом принципа работы термопары бытового газового котла, вполне достаточно режима измерения напряжения в диапазоне милливольт.

Помимо измерительного прибора (тестера), наладчику потребуется ещё один достаточно простой инструмент – источник нагрева. Лучше, если такой источник будет иметь способность излучать открытое пламя. Поэтому, оптимальным вариантом здесь будет использование обычной парафиновой свечи.

Визуальный осмотр на наличие дефектов

Сама процедура тестирования сенсора контроля пламени несложная. Однако, прежде чем приступать к выполнению горячего теста, рекомендуется внимательно изучить термопару визуально с внешней стороны.

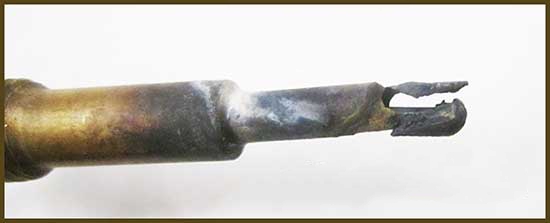

При осмотре области спая и нисходящего стержня на поверхности не должны просматриваться физические дефекты металла, в том числе области прогара.

Тестирование работоспособности датчика

Проверка термопары с помощью тестера
Завершив визуальный осмотр, можно приступить непосредственно к выполнению горячей проверки. Для этого область спая и нисходящий участок стержня термопары газовой колонки помещается над фитилем свечи.

Далее на терминальные концы термопары подключается измерительный прибор (тестер), после чего свечу зажигают. Формируемый потенциал наблюдают на рабочей шкале измерительного прибора.

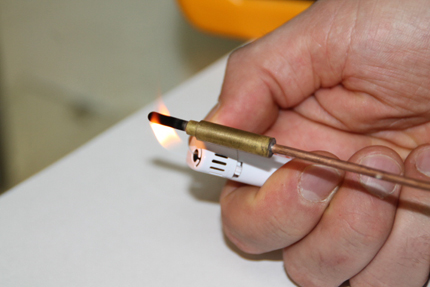

Проверка работоспособности термопары зажигалкой
Отсутствие каких-либо показаний электрического потенциала явно свидетельствует о неисправности сенсора. При частичных дефектах на измерительном приборе могут отмечаться хаотичные (неустойчивые) показания единиц милливольт. Если же датчик газовой колонки исправен, на приборе, как правило, фиксируют стабильное значение, равное десяткам милливольт (20-30 мВ).
Причём, по мере нагрева корпуса термопары пламенем свечи, показания на шкале прибора незначительно меняется в сторону увеличения. Если же пламя свечи загасить, показания тестера устремятся к нулевому значению по мере остывания корпуса стержня и области спая. Вот, собственно и всё. При таком развитии событий, термопару, как вполне исправную, можно смело ставить по месту действия.

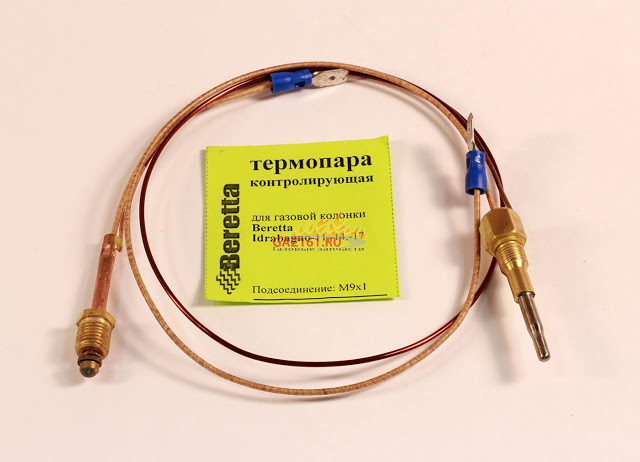

Как заменить температурный датчик

Большинство вариантов ремонта (замены) термопары бытовой газовой колонки требуют демонтажа этого элемента из конструкции оборудования. Соответственно, потенциальному мастеру необходимо быть в курсе того, каким образом снять и поставить датчик. Рассмотрим, как замена термопары выполняется в газовом котле и что для этого необходимо.

Инструментальный набор достаточно простой. Обычно требуется один-два рожковых гаечных ключа под гайку на 14 (или на 15). В зависимости от конкретной модели котла размер гаек крепления может отличаться, как и сама конструкция термопары. На некоторых моделях термопара крепится винтами.

Таким образом, мастеру необходимо освободить датчик от крепёжных винтов, после чего конструкция извлекается и может быть отремонтирована либо заменена новой. Монтаж нового элемента выполняется в обратной последовательности.

Видео

В сюжете - Эффект Зеебека (термопара)

В сюжете - Измерение температуры с помощью термопары

В сюжете - Как проверить термопару котла, плиты, колонки

В сюжете - Ремонт термопары газового котла

Важно помнить о правилах безопасности, и, если есть сомнения в собственных силах, лучше обратиться к специалистам.
В продолжение темы посмотрите также наш обзор Течет газовая колонка — виды неисправностей, устранение протечек
