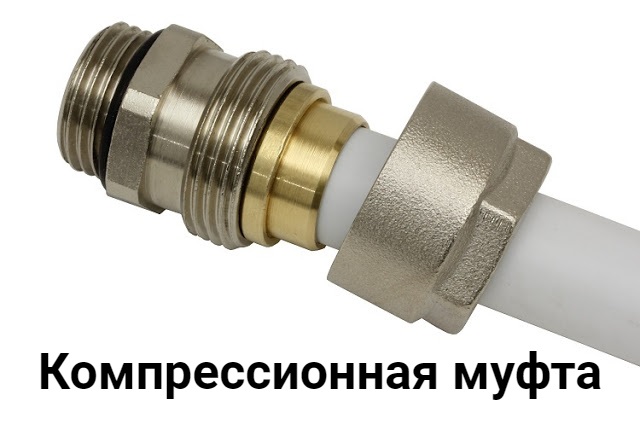

Компрессионная муфта — преимущества, особенности, виды

Компрессионные муфты представляют собой разновидность фитинга и позволяют быстро и качественно произвести монтаж трубопровода без использования сварки или резьбовых соединений. Использование такого вида муфт дает высокую герметичность узла, сохраняя при этом возможность его разбора в случае необходимости. Подобные фитинги изготавливают из разных материалов и ими можно соединять все виды труб. В статье мастер сантехник расскажет о их характеристиках и особенностях.

Преимущества компрессионных соединительных деталей


Каждая конструкция обладает своими преимуществами. Компрессионные изделия для стыковки труб являются очень надёжными и имеют такие положительные качества:

  • Соединение, полученное с помощью этого типа фитингов, не нуждается в контроле и периодических проверках;
  • Такое сочленение обладает отличной герметичностью. В случае необходимости оно может быть вмонтировано в бетон;
  • Обладает хорошей устойчивостью к давлению в трубопроводных системах;
  • Имеет резистентность к коррозийным воздействиям;
  • Компрессионное изделие является экологически чистым и его можно без опасений использовать в питьевых трубопроводах;
  • Имеет огромный ассортимент разновидностей, а это дает возможность производить объединения труб из разных материалов или с разными показателями диаметра;
  • Простота в установке. Монтаж можно произвести очень быстро и не используя никакого специального оборудования.
  • Долгий срок службы (до 20 лет).

Особенности применения

Муфты являются очень распространёнными элементами, которые входят в состав разнообразных конструкций. Эта деталь представлена многочисленными вариантами и видами и применяется в самых разных конструкциях – от трубопроводов до кондиционеров (муфта компрессора является электромагнитным видом фитинга). Рассмотрим поближе изделия, которые используются в трубопроводных системах.
Раньше самыми популярными в народе являлись фитинги резьбового типа, так как они обладали неплохими качествами. Главным плюсом резьбовых соединений было то, что такие конструкции считались разъёмными. Однако резьбовые фитинги обладали и рядом минусов: низкие показатели герметичности, слабое вибрационное сопротивление, сложность монтажа. Для затягивания резьбы приходилось вращать по своей оси фитинг или заготовку.
Компрессионная соединительная муфта является улучшенным вариантом такого фитинга. Её конструкция включает в себя большее количество деталей. Стыковка труб с помощью этого приспособления выходит более надёжной и обладает повышенной герметичностью. Срок службы такого соединения выше, чем у резьбовых конструкций. Кроме этого, установка такой муфты проводится проще и быстрее. Применяется такое приспособление в разных областях, но наиболее популярно при монтаже трубопроводов водоснабжения и отопления в частных домах и квартирах.

Это изделия производится из разных материалов: латуни, стали, чугуна. Однако самым распространённым вариантом являются пластмассовые муфты из полиэтилена низкого давления (ПНД) или других видов этого полимера. Пластиковые муфты обладают высокими техническими характеристиками и являются устойчивыми к губительному воздействию коррозии. Также отличаются относительно низкой стоимостью в сравнении с металлическими аналогами.

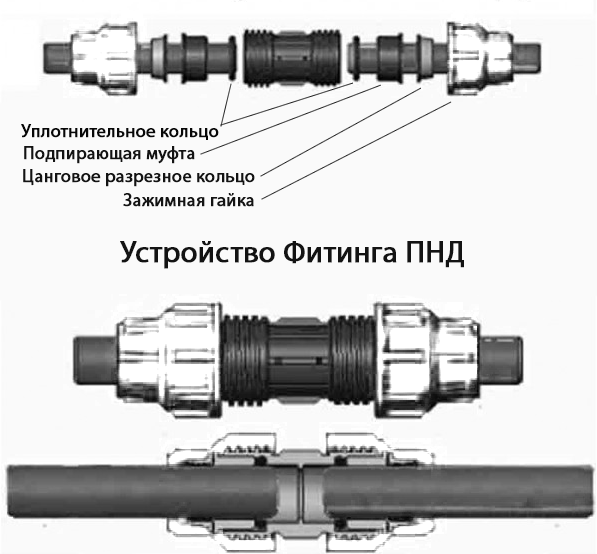

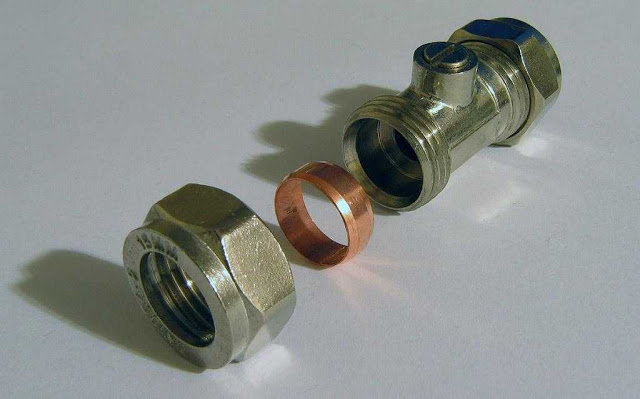

Устройство и конструкция
Как уже было сказано выше, ПНД изделия отличаются от муфт резьбового типа большим числом составляющих элементов. Некоторые детали этого соединительного приспособления состоят из металла. Кроме этого, эти фитинги оснащены резиновыми прокладками, но основные элементы представлены пластиком.

Основные элементы конструкции компрессионных муфт:

  • Цанга;
  • Уплотнительные кольца;
  • Упорные кольца;
  • Ограничители;
  • Гайки.

Цанга представляет собой небольшой отрезок металла или пластика и имеет резьбу на двух сторонах.
Уплотнители надеваются на трубы. Они нужны для улучшения показателя герметичности конструкции. Благодаря уплотнителям и ограничителям все элементы фитинга надёжно фиксируются на своём месте. При завинчивании наружных гаек на уплотнительные кольца действует сила стягивания, что позволяет создать плотное, герметичное соединение.

Наружные гайки используются для того, чтобы затягивать и тем самым фиксировать всю конструкцию. Гайки монтируют на резьбу цанги. Ими осуществляется зажим упорных и уплотнительных деталей.
При правильном выполнении монтажа получается технически надёжное соединение. Оно не ослабевает со временем и не нуждается в периодических проверках. Кроме этого, лёгкость установки компрессионной детали, является одним из определяющих факторов, на который обращают внимание покупатели при её выборе.

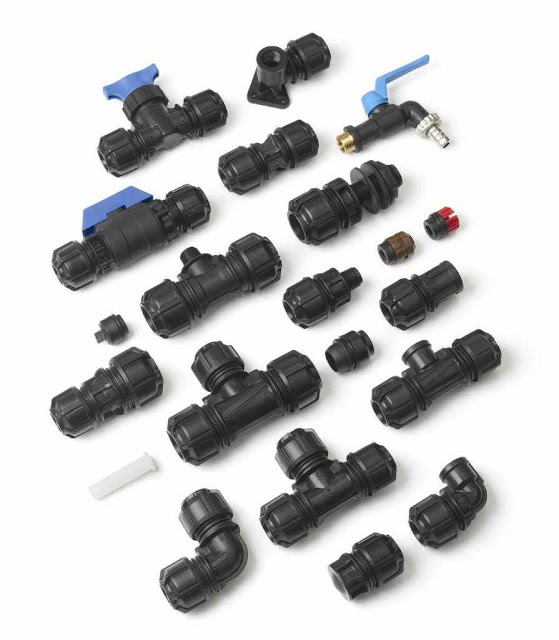

Виды компрессионных муфт
В первую очередь все компрессионные муфты делят по конструктивным особенностям на:

  • Цанговые;
  • Резьбовые.

Муфта, оснащённая цанговыми зажимами, обладает рядом качеств:

  • Перед началом установки не требуется предварительная разборка детали;
  • Деталь с цанговым элементом можно монтировать на трубы из сшитого полиэтилена;
  • Показатели рабочего давления этого изделия составляют до 16 бар;
  • Идеально подходит для питьевых и технических трубопроводных систем.

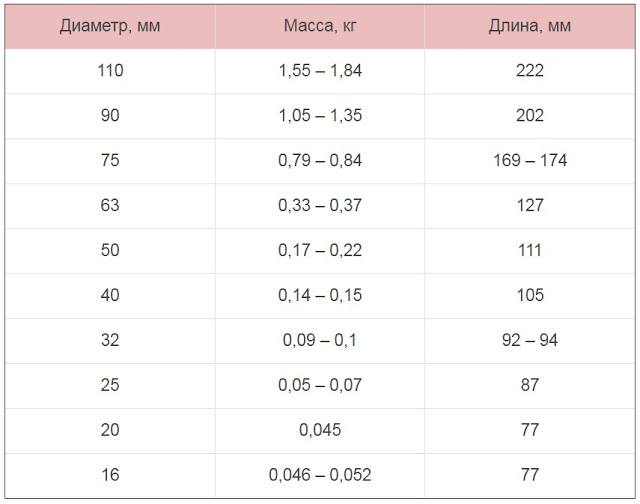

Основные характеристики компрессионных деталей с цанговыми зажимами представлены в таблице:

Резьбовые муфты принято делить по вариантам расположения резьбы на:

  • Детали с наружной резьбой;
  • Детали с внутренней резьбой.

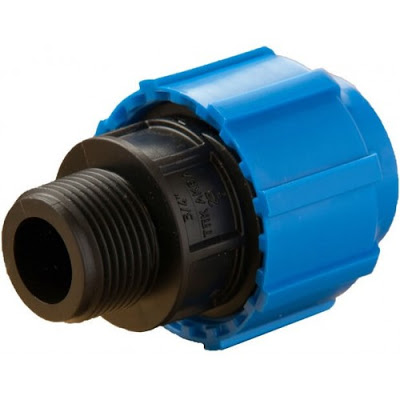

Муфта компрессионная с наружной резьбой

Изделие, оснащённое наружной резьбой, применяется в питьевых и технических трубопроводных конструкциях, а также в оросительных системах. Расположение резьбы снаружи позволяет без особого труда осуществлять соединение труб. Материал такой муфты обладает высокими показателями качества, что позволяет применять их в системах с рабочим давлением до 16 бар. Срок службы компрессионного фитинга с наружной резьбой — до 20 лет.
Характеристики компрессионных деталей с наружной резьбой представлены в таблице:

Муфта компрессионная с внутренней резьбой

Используется для монтажа соединений с трубами, имеющими фитинги с наружной резьбой. Помимо этого, это изделие можно применять для осуществления стыков с шаровыми кранами и разнообразными переходниками в системах водоснабжения и отопления.
Благодаря расположению резьбы, такую деталь можно использовать для стыковки пластиковых труб с металлическими кранами, задвижками и прочей запорной арматурой. Рабочее давление для таких изделий доходит до 16 бар. Цена на этот вид фитинга относительно невелика, а эксплуатационные показатели достаточно высоки. Срок службы в нормальных условиях составляет до 20 лет.
Характеристики компрессионных деталей с внутренней резьбой сведены в таблицу:

Помимо этого, все муфты принято разделять по типу действия на:

  • Соединительные;
  • Переходные.

Соединительные компрессионные изделия используются в стыковке труб, которые имеют одинаковые размеры сечения. Как правило, эти детали монтируются на прямых участках трубопровода. Переходные приспособления применяются в случае, если необходимо осуществить стык двух труб с разными диаметрами. Используя такой вид фитинга, можно осуществить и переход с пластиковой трубы на металлическую.
Особенности монтажа

Муфты обладают разными показателями диаметра, но самым распространённым является диаметр 110 мм.
Монтаж детали такого размера выполняется с учётом ряда правил:

  • Перед началом монтажа стоит подготовить трубы. Края трубы зачищаются от ржавчины, краски, обязательно удаляются заусенцы. На трубы наносится необходимая разметка. Для того, чтобы разметить трубы, можно использовать обычный маркер;
  • На края стыкуемых труб накидываются гайки, упорные элементы и уплотнители. Следует чётко соблюдать последовательность элементов. Гайки закручиваются в последнюю очередь, а значит, их нужно надевать на трубы вначале. Затем идут упорные кольца и уплотнители;
  • Полученную конструкцию следует зафиксировать, чтобы получился герметичный узел. Если ручного усилия недостаточно, допустимо применить гаечный ключ подходящего диаметра.

Весь монтаж при правильном выполнении работы занимает не больше 5 минут. Такое соединение считается разъёмным, поэтому в случае необходимости можно с лёгкостью выполнить демонтаж конструкции. Для этого нужно всего лишь ослабить одну из наружных гаек муфты и вынуть трубу из фитинга.
Видео
В сюжете - Из чего состоит компрессионный или обжимной (цанговый) фитинг полиэтиленовой трубы

В сюжете - Как устроен и как работает обжимной фитинг для полиэтиленовой трубы

В сюжете - Как собрать фитинг ПНД

В продолжение темы посмотрите также наш обзор Как организовать летний водопровод на даче
