Разбираем плюсы и минусы открытой и закрытой системы отопления — выбор подходящей

Перед началом установки отопительной системы перед каждым человеком встаёт вопрос: закрытую или открытую систему теплоснабжения выбрать для частного дома. В статье мастер сантехник разберёт плюсы и минусы открытой и закрытой системы отопления.


Принцип действия системы отопления

Система отопления является одной из основных инженерных коммуникаций в доме. Принцип действия отопительных конструкций достаточно прост: сначала теплоноситель (обычно это вода) нагревается в котле до нужной температуры. Потом он поступает по трубам в радиаторы, которые установлены по всему дому.
Таким образом, разогретый теплоноситель отдаёт тепло помещению, после чего остывшая вода возвращается обратно в котёл, после чего цикл повторяется. В зависимости от метода подачи теплоносителя различают открытые и закрытые системы отопления.
Открытая система отопления
В открытой системе теплоснабжения обязательно наличие расширительного бака, так как нагретая вода расширяется. Расширительный бак служит для приёма излишков воды при расширении и возврата её в систему при остывании, а также для удаления воды при чрезмерном её объёме. Бак герметичен не полностью, поэтому вода испаряется, вследствие чего необходимо постоянно возобновлять её уровень. В открытой системе отопления не используется насос. Система достаточно проста. Состоит из труб, стального расширительного бачка, радиаторов и котла. Применяются дизельные, газовые котлы и котлы на твёрдом топливе, кроме электрических.

В открытой системе отопления вода циркулирует медленно. Поэтому трубы при эксплуатации должны разогреваться постепенно, чтобы избежать их повреждения и закипания теплоносителя. Это может привести к преждевременному износу оборудования. Если в зимний период отопление не используется, то вода из системы обязательно сливается, во избежание замерзания трубопровода.

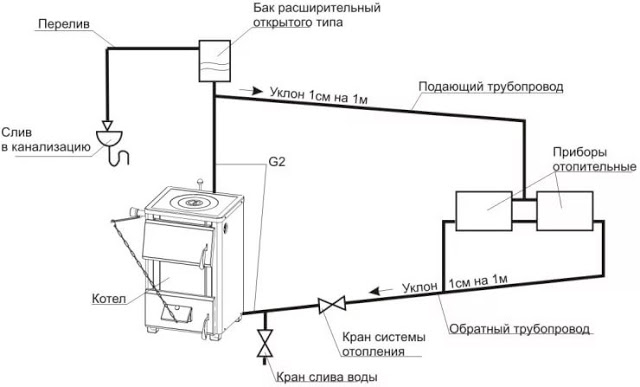

Чтобы циркуляция теплоносителя осуществлялась на необходимом уровне, необходимо производить монтаж отопительного котла в более низком месте системы, а в самом высоком устанавливать расширительный бак, например, на чердаке. Зимой расширительный бак необходимо утеплить. При установке трубопровода в открытой системе отопления требуется использовать минимальное количество поворотов, фасонных и соединительных деталей.
Закрытая система отопления
В закрытой системе отопления все элементы системы герметичны, отсутствует испарение воды. Циркуляция осуществляется при помощи насоса. Так называемая система с принудительной циркуляцией теплоносителя включает в себя трубы, котёл, радиаторы, расширительный бак, циркуляционный насос.

В закрытой системе отопления при повышении температуры клапан расширительного бака открывается и забирает излишки теплоносителя. При понижении температуры теплоносителя циркуляционный насос закачивает его обратно в систему. В данной системе отопления поддерживается давление в заранее установленных пределах. Благодаря этому, осуществляется функция деаэрации теплоносителя.

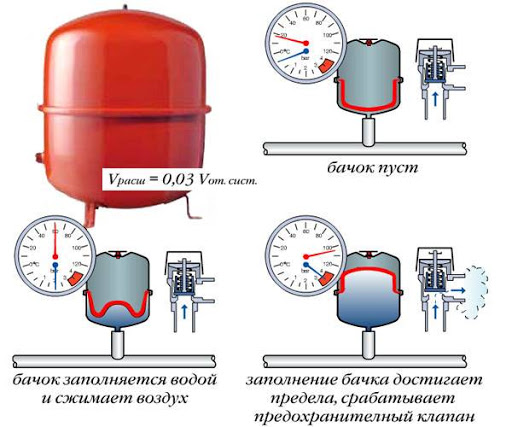

Для стабильной работы системы закрытого отопления также используется расширительный бак из высокопрочного металла. Это закрытый бак, состоящий из двух половин, завальцованных друг к другу.

Внутри располагается мембрана (диафрагма) из высокопрочной жаростойкой резины. Также внутри имеется небольшой объём газа (может быть азот, который закачивается на заводе-производителе, или воздух, накапливающийся в системе по необходимости). Мембрана разделяет бак на части: одна часть — куда поступают излишки воды при нагреве системы отопления, в другой части находится азот или воздух, не вступающие в прямое соприкосновение с водой. Таким образом, теплоноситель при нагреве поступает в расширительный бак и проникает в мембрану. При остывании теплоносителя газ, находящийся за мембраной, начинает выталкивать его обратно в систему.

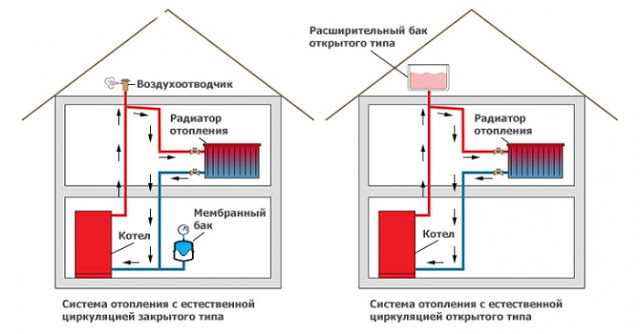

Отличия открытой и закрытой системы отопления
Имеются следующие отличительные особенности систем открытого и закрытого отопления:

  • По месту размещения расширительного бака. В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом;
  • Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху;
  • В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы. Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам;
  • В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию;
  • Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления:

  • Простое обслуживание системы;
  • Отсутствие насоса обеспечивает бесшумную работу;
  • Равномерный прогрев отапливаемого помещения;
  • Быстрый пуск и остановка системы;
  • Независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
  • Высокая надёжность;
  • Не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

  • Возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
  • Воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
  • Возможность замерзания теплоносителя в расширительном баке;
  • Медленный нагрев системы после включения;
  • Необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
  • Невозможность использования антифриза в качестве теплоносителя;
  • Достаточна громоздка;
  • Низкий коэффициент полезного действия.

Преимущества закрытой системы отопления:

  • Простой монтаж;
  • Нет необходимости постоянно контролировать уровень теплоносителя;
  • Возможность применения антифриза, не боясь размораживания системы отопления;
  • Путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
  • Из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
  • Самостоятельное регулирование давления;
  • Система экономичная и технологичная, имеет более длительный срок эксплуатации;
  • Возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

  • Самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
  • При работе насоса требуется электричество;
  • Для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
  • При нарушении герметичности стыков возможно попадание воздуха в систему;
  • Размеры расширительных мембранных баков в закрытых помещениях большой площади;
  • Бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
  • Возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Видео
В сюжете - Открытый и закрытый расширительный бак принцип установки и действия

В сюжете - Условия возможности применения самотечной, безнасосной, гравитационной системы отопления

Итоговый выбор закрытой или открытой системы теплоснабжения зависит от условий и места её установки. Но нужно помнить, что для монтажа любой из систем необходимо обладать определёнными навыками, либо обратиться за консультацией к профессионалам.
В продолжение темы посмотрите также наш обзор Современные дровяные печи для отопления дачи: выбор, установка, эксплуатация
