Способ красиво согнуть профильную трубу под 90° в стиле резьбы по дереву

Используя профильную трубу при изготовлении различных декоративных конструкций можно применить необычный изгиб под 90°, схожий по стилистике с резьбой по дереву. Он смотрится очень эффектно, поэтому автоматически повышает ценность готового изделия на несколько уровней. В статье мастер сантехник расскажет, как изогнуть профильную трубу под прямой угол в стиле резьбы по дереву.

Нам понадобиться

Материалы и инструменты:

Изгиб профиля


Чтобы согнуть декоративный прямой угол из профильной трубы, нужно сначала сделать картонный шаблон. Он вырезается в форме угольника с одинаковыми сторонами. Их ширина должна соответствовать ширине профильной трубы.

На заготовке шаблона требуется начертить квадрат и диагональ, как на фото.

Затем на каждой его стороне с одинаковым отступом от квадрата проводятся поперечные линии. От них делается еще один отступ, и ставятся метки. Они понадобятся для точной прорисовки лепесткового изгиба.

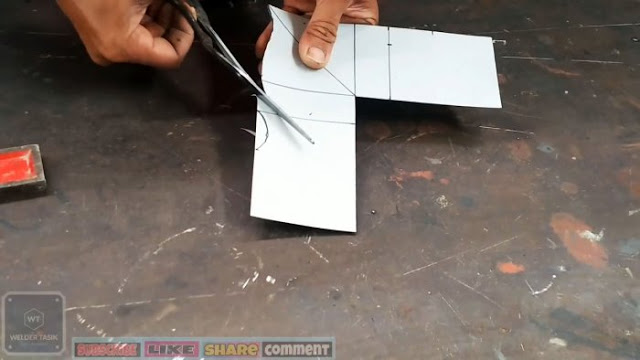

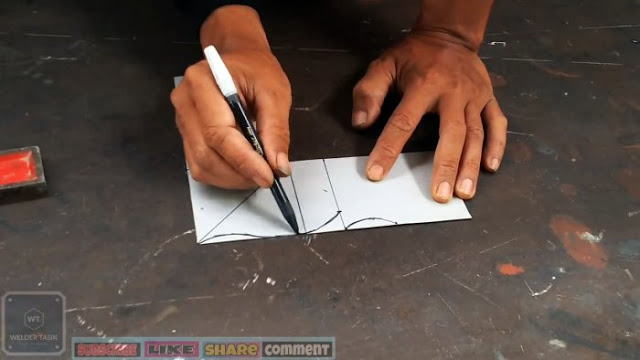

На одной из сторон угольника рисуется контур лепестка, как на фото, после чего он вырезается. Далее шаблон сгибается по диагонали, и контур лепестка обводится на второй стороне, затем он также обрезается ножницами.

Далее нужно точно измерить длину стороны шаблона с лепестком от начала его изгиба до вершины. Для этого берется узкая картонная полоска и подгибается по контуру фигурного среза шаблона. После примерки полоса обрезается под вымеренную длину. На ней нужно будет отметить линии изгиба внутренних углов.

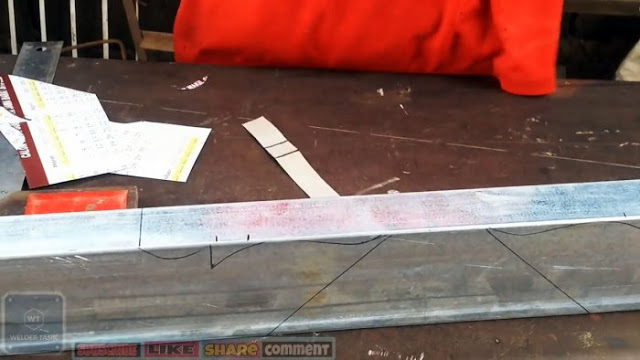

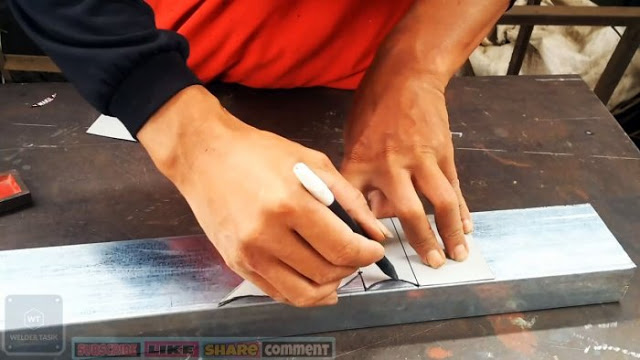

Шаблон разрезается пополам по диагонали. Картонная полоска прикладывается одним краем к центру будущего изгиба на профильной трубе сначала слева, а потом справа. На профиле нужно отметить края приложенной полоски. Затем к меткам прикладываются и обводятся шаблоны. Они обрисовываются на одной стороне профиля, а затем и обратной. Для удобства дальнейшего изгиба на ребре трубы со стороны лепестков проводятся поперечные линии по меткам, снятым с картонной полосы.

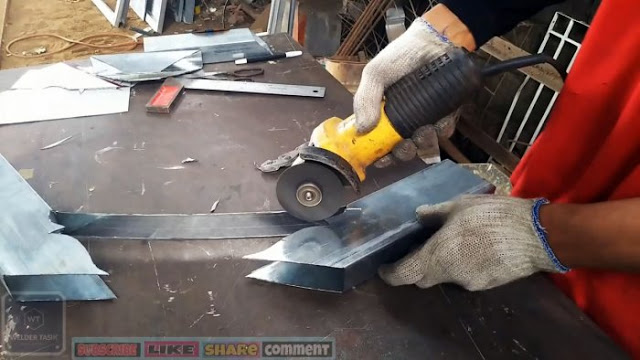

Далее нужно вырезать на трубе очертания шаблонов. При этом одна боковина со стороны изгибов лепестков остается нетронутой. На ней нужно сделать неглубокие надрезы по ранее прочерченным линиям.

Далее боковина выгибается по окружности лепестков. Для этого ее нужно подбивать молотком, используя подложку из круглой трубы. По мере перегибов расстояние между половинами профильной трубы будут сокращаться.

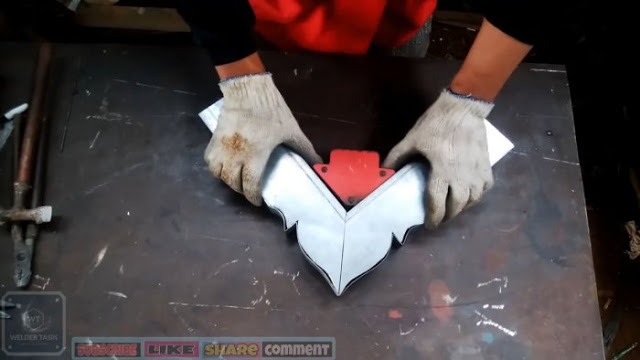

Подогнув боковину полностью, выполняется основной изгиб под прямым углом.

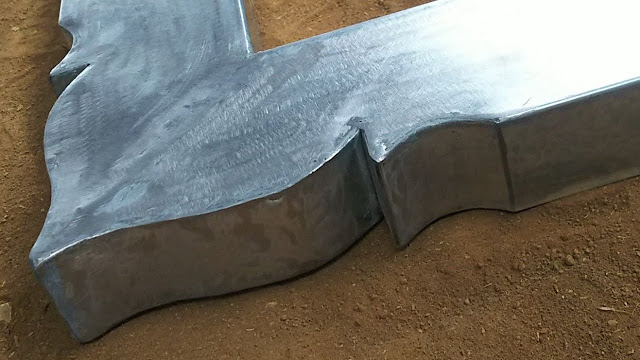

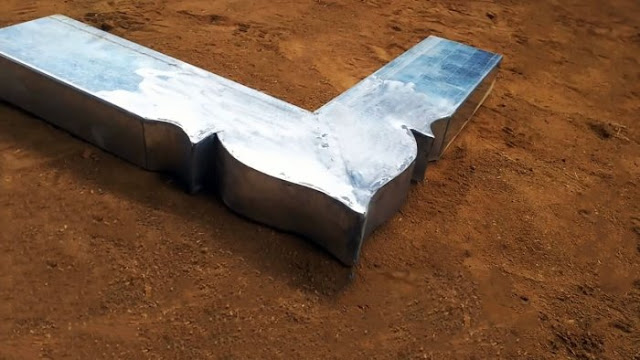

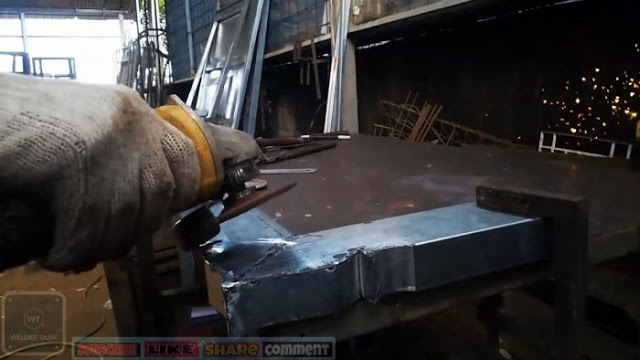

Затем труба обваривается по швам и шлифуется.

Видео
В сюжете - Способ красиво согнуть профильную трубу

В продолжение темы посмотрите также наш обзор Способы сварки труб под углом
